System kominowy SCHIEDEL WULKAN CI-eko Ø 160 z wentylacją. Od 4mb

Schemat Schiedel Wulkan CI-eko

1. Dyfuzor stalowy WULKAN C na czapie kominowej.
2. Trójnik przyłącza spalin WULKAN CI-eko/C 90°/45°. W zestawie podstawowym trójnik przyłączeniowy 90°.
3. Drzwiczki z osłoną żaroodporną i kratka przewietrzająca.
4. Schemat systemu przewietrzenia zapobiegającego osadzania się wilgoci*.
5. Pustak kominowy keramzyto-betonowy o gęstości 1150 kg/m3.

Przewietrzenie systemu ogranicza ryzyko gromadzenia się wilgoci w warstwie izolacyjnej komina.

Przewietrzanie komina

Kanały przewietrzające w pustaku ograniczają ryzyko zawilgocenia warstwy izolacyjnej i wspierają prawidłową pracę komina.

Odprowadzanie pary wodnej przez przewietrzenie komina jest skuteczne także w czasie przestoju opalania. Zapobiega ono gromadzeniu się wilgoci w konstrukcji komina. Zapewnia także  długookresowe działanie warstw izolacyjnych i chroni pustak przed szkodami spowodowanymi wilgocią.

Schemat procesu dyfuzji w izolowanym kominie i ścianie zewnętrznej:

1. Pustak
2. Przewietrzenie
3. Izolacja cieplna
4. Rura ceramiczna
5. Okładzina zewnętrzna
6. Przewietrzenie
7. Izolacja cieplna
8. Ściana wewnętrzna

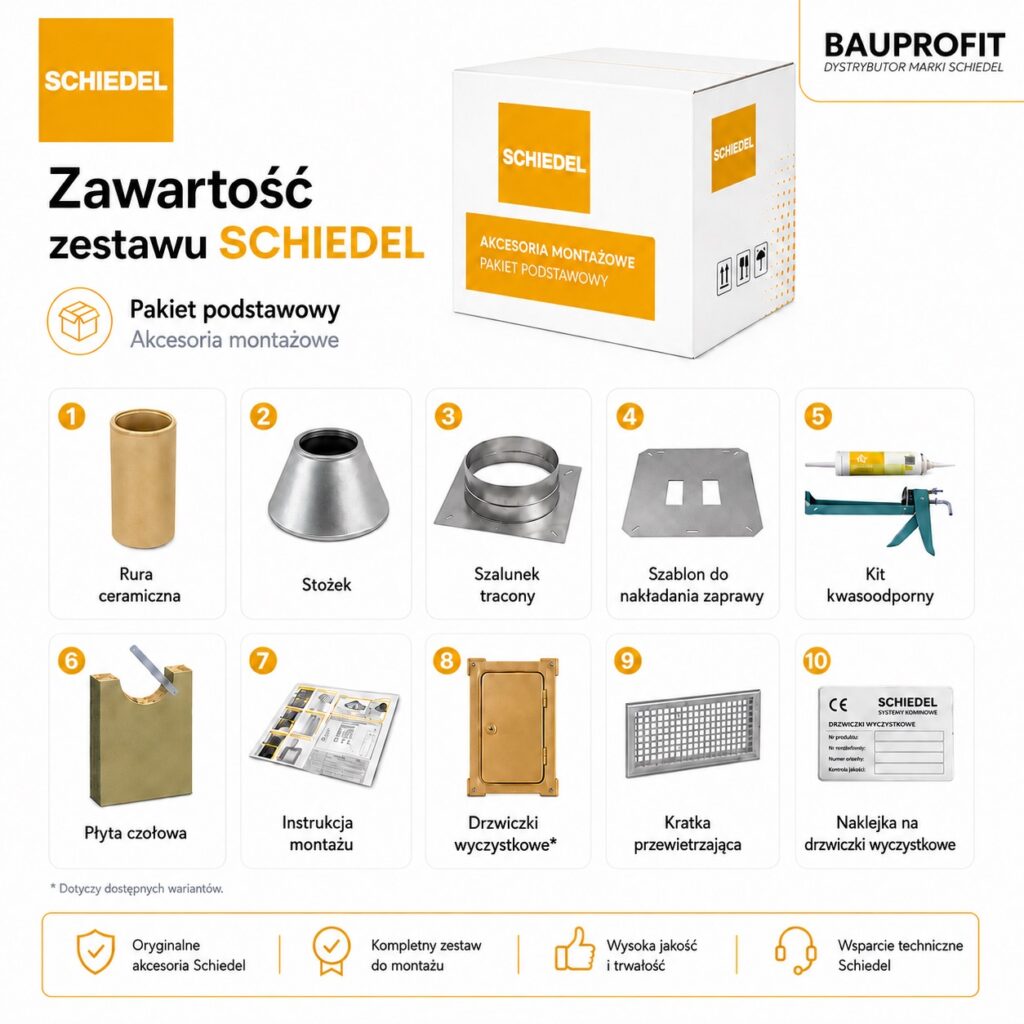

W skład zestawu wchodzą:

1. Rura ceramiczna (elementy prostego wkładu ceramicznego)
2. Stożek (wykończenie wylotu komina)
3. Szalunek tracony
4. Szablon do nakładania zaprawy (dla precyzyjnego i równego nakładania zaprawy na pustaki)
5. Kit kwasoodporny (wraz z wyciskaczem, do szczelnego łączenia rur ceramicznych)
6. Płyta czołowa (z wełny mineralnej, do dylatacji przy trójniku)
7. Instrukcja montażu
8. Drzwiczki wyczystkowe* (*dotyczy dostępnych wariantów)
9. Kratka przewietrzająca (do odprowadzania wilgoci z izolacji)
10. Naklejka na drzwiczki wyczystkowe
