Wstęp

Wymiary zewnętrzne systemu kominowego mają bezpośrednie znaczenie dla inwestora i projektanta — to one decydują, ile miejsca trzeba zarezerwować w rzucie, jak zaplanować przejścia przez stropy i jakie prace przygotowawcze będą konieczne. Znajomość obrysu pozwala ocenić wpływ komina na układ pomieszczeń, logistykę dostawy i zakres ewentualnych obróbek podczas montażu.

Precyzyjne określenie miejsca i wymiarów elementów upraszcza koordynację z konstrukcją budynku oraz innymi instalacjami. Dzięki temu da się uniknąć kolizji z belkami, kanałami wentylacyjnymi czy przewodami, zmniejszyć liczbę przeróbek na budowie oraz zaplanować wygodne dojścia i dostęp serwisowy.

Mowa o systemie ceramicznym, wyróżniającym się solidnym wykonaniem i prostym montażem. Wczesne ustalenie zewnętrznego obrysu oznacza sprawniejszy montaż prefabrykowanych modułów, mniejsze ryzyko opóźnień i niższe koszty wynikające z konieczności poprawkowych prac.

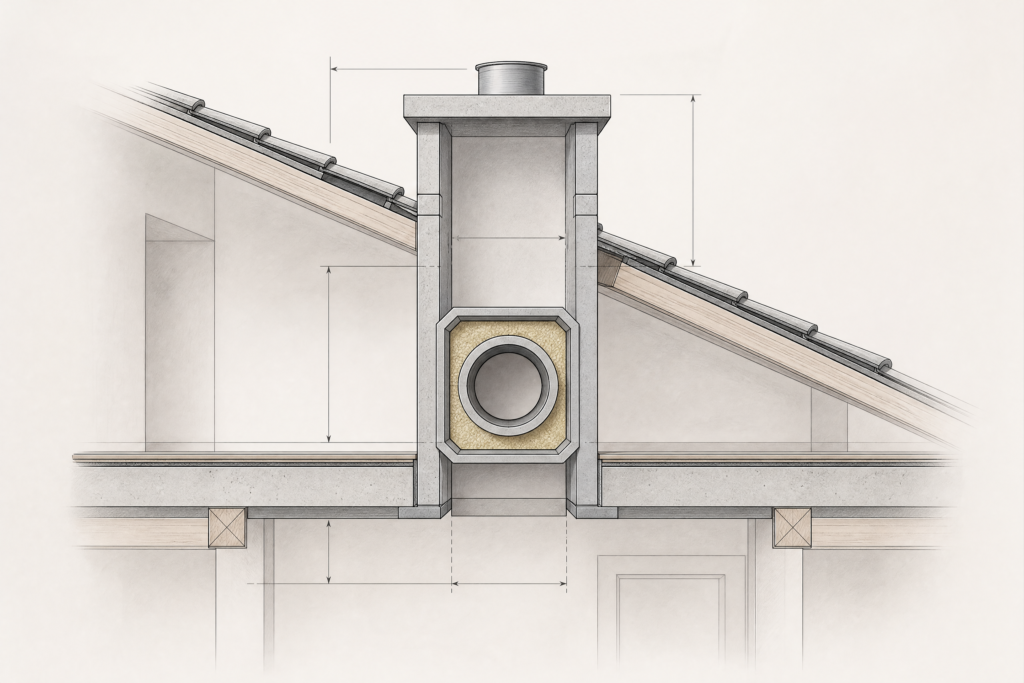

Opis i znaczenie wymiarów zewnętrznych systemu kominowego

Zewnętrzne wymiary systemu kominowego to rzeczywisty obrys, który zajmuje komin w budynku — średnica przewodu lub wymiar modułowy, grubość obudowy i dodatkowa przestrzeń na elementy łączeniowe, włazy serwisowe i obróbki. Dla przykładu system Schiedel Rondo Plus Ø 200 mm ma określony zewnętrzny profil, który trzeba uwzględnić już na etapie projektowania.

Znaczenie dla projektu architektonicznego jest duże. Wymiary decydują o miejscu na przejścia przez stropy i dach, o konieczności tworzenia nisz lub zabudów ściennych oraz o sposobie prowadzenia instalacji sąsiednich (wentylacja, instalacje elektryczne). Zbyt późne doprecyzowanie obrysu może wymusić zmiany w konstrukcji lub przesunięcia okien i drzwi.

Wybór przestrzeni montażowej zależy od wymiarów zewnętrznych: większy obrys wymaga większego otworu w stropie, miejsca na podnośnik podczas montażu i swobodnego dostępu dla ekipy montażowej. Trzeba też zarezerwować przestrzeń na łączenia modułów i dostęp do przeglądów.

W kontekście wentylacji i bezpieczeństwa zewnętrzne wymiary wpływają na liczbę i przekrój kanałów wentylacyjnych, drożność przewodu oraz minimalne odległości od materiałów palnych lub elementów konstrukcyjnych. Większy komin daje więcej możliwości prowadzenia dodatkowych kanałów wentylacyjnych, ale wymaga też staranniejszych obróbek i większych przejść dachowych.

Typowe zewnętrzne średnice stosowane w systemach ceramicznych to m.in. Ø 160 mm, Ø 180 mm i Ø 200 mm. Komin o Ø 160 mm zajmuje najmniej miejsca, ale przy ograniczeniu przekroju może być niewystarczający dla niektórych urządzeń; Ø 180 mm to kompromis; Ø 200 mm ułatwia prowadzenie dwóch kanałów lub montaż wkładu o większej przepustowości, ale zwiększa wymagany otwór i obróbki.

Praktyczna wskazówka: na rysunkach projektu zostaw kilka centymetrów luzu na obróbki i montaż, uwzględnij transport kompletnego komina na plac budowy oraz skonsultuj wybór wymiarów z doradcą technicznym, żeby dopasować system do rozwiązań wentylacyjnych i konstrukcyjnych.

Charakterystyka systemu Schiedel Rondo Plus

Schiedel Rondo Plus to system ceramiczny projektowany jako kompletna odpowiedź na potrzeby odprowadzania spalin i prowadzenia kanałów wentylacyjnych w budownictwie mieszkaniowym i lekkim komercyjnym. W praktyce to zbiór modułów o określonym obrysie zewnętrznym i dopasowanych elementach konserwacyjnych, które trzeba uwzględnić już na etapie projektu.

W ofercie dostępne są warianty o różnych średnicach przewodów — w szczególności modele Rondo Plus w rozmiarach Ø 160 mm i Ø 180 mm — co pozwala dobrać przekrój do potrzeb urządzenia oraz planowanej wentylacji. Dla inwestora oznacza to wybór między oszczędnością miejsca (mniejsze średnice) a większą elastycznością prowadzenia dodatkowych kanałów. Systemy dostępne w sklepie obejmują kompletne zestawy modułów i elementów rewizyjnych, co ułatwia dobór i zamówienie gotowego rozwiązania.

Elementy obsługowe i konserwacyjne to m.in. rewizje dostępu, zakończenia spalinowe i otwory serwisowe oraz pustaki wentylacyjne dostosowane do układu dwóch kanałów — wszystkie te komponenty są przewidziane w ofercie elementów uzupełniających. Dzięki prefabrykacji elementów i dopasowanym uszczelkom montaż jest prostszy: moduły pasują bez skomplikowanych prac murowych, a spójny system łączeń redukuje liczbę dodatkowych obróbek.

Rondo Plus sprawdza się w domach jednorodzinnych, przy modernizacjach oraz w budynkach wielorodzinnych, gdzie wymagana jest sprawna obsługa serwisowa i możliwość prowadzenia kanałów wentylacyjnych. Przy planowaniu warto uwzględnić obrys zewnętrzny, miejsca na przejścia przez stropy i dostęp serwisowy — oraz skonsultować wybór średnicy, korzystając z dostępnych wariantów, np. Schiedel Rondo Plus Ø 160mm Z Wentylacją i Schiedel Rondo Plus Ø 180mm z wentylacją 2-kanałową.

Praktyczne wskazówki projektowe

Planując budynek z myślą o instalacji systemu kominowego Schiedel Rondo Plus traktuj komin jak prefabrykowaną instalację: uwzględnij wymiary modułów, miejsce na łączenia i drogę montażu. Zanim ustalisz obrys, wyznacz ciągi transportowe i możliwość ustawienia podnośnika — gotowy element musi wejść przez bramę, wrota garażowe lub być podniesiony na dach.

Szerokość i wysokość: zaprojektuj otwór w stropie większy od obrysu zewnętrznego o około 4–10 cm na obróbki, uszczelnienia i tolerancję montażową. Wysokość komina uwzględnij z zapasem na elementy dachowe, przedłużenia i ewentualne zakończenia spalinowe; zostaw też miejsce na dostęp do rewizji z poziomu kotłowni lub strychu. Gdy planujesz dwukanałowe prowadzenie spalin i wentylacji, rezerwuj przestrzeń na pustaki wentylacyjne i poziome łączenia — pamiętaj, że kanały wentylacyjne wymagają własnych obrysów i drożności.

Dostęp serwisowy: zapewnij łatwy dostęp do włazów rewizyjnych bez konieczności rozbierania stałych zabudów. Drzwiczki rewizyjne umieść w pomieszczeniu technicznym lub w łatwo dostępnej ścianie; przed nimi zaplanuj przestrzeń manewrową na narzędzia i prace czyszczące. Unikaj prowadzenia przewodów w wąskich szczelinach lub pomiędzy izolacjami bez możliwości inspekcji.

Wymogi wentylacyjne i elementy Schiedel: uwzględnij miejsce na elementy wentylacyjne oferowane przez Schiedel, w tym pustaki poziome oraz podłączenia do kanałów nawiewnych. Zachowaj niezabudowaną drogę przepływu powietrza i zapewnij doprowadzenie świeżego powietrza do urządzeń spalających.

Typowe wyzwania projektowe to kolizje z konstrukcją nośną, brak miejsca na transport modułów oraz ograniczony dostęp do rewizji. Zapobiegasz im przez wczesną koordynację z projektantem konstrukcji, zarezerwowanie otworów i stworzenie szybu technicznego, a także przez wybór prefabrykowanych zestawów, które minimalizują prace na budowie. Zaplanuj też obróbki dachowe i miejsca na szczelne przejścia przez przegrody — to ułatwia montaż i późniejszy serwis.

Podsumowanie i FAQ

Podsumowanie

Zewnętrzny obrys systemu kominowego określa, ile miejsca trzeba zarezerwować w budynku i jakie prace przygotowawcze będą konieczne. To nie tylko szerokość czy przekrój przewodu, lecz całokształt: miejsce na łączenia modułów, przeloty przez przegrody, elementy serwisowe i obróbki dachowe. Decyzje o wymiarach wpływają na układ stropów, trasę instalacji sąsiednich i logistykę dostawy. Dlatego w projekcie warto ustalić obrys wcześniej, skoordynować go z konstruktorem i ekipą montażową oraz zaplanować dostęp serwisowy bez późnych przeróbek.

FAQ

Warianty wymiarowe i wpływ na projekt

W ofercie Schiedel Rondo Plus dostępne są typowe średnice przewodów — Ø 160, Ø 180 i Ø 200 mm — oraz dopasowane, prefabrykowane moduły obudowy i elementy serwisowe. Wybór średnicy decyduje o przepustowości przewodu spalinowego, możliwości prowadzenia równoległych kanałów wentylacyjnych i o wielkości zewnętrznego obrysu, który trzeba uwzględnić w projekcie.

Dla urządzeń o mniejszym zapotrzebowaniu na ciąg (np. niewielkie piece lub kominki) wystarczy często Ø 160, co minimalizuje zabudowę i otwory w stropach. Przy większych urządzeniach lub gdy planujesz równoległe kanały wentylacyjne korzystniejszy jest Ø 180 lub Ø 200 — większa średnica daje więcej prześwitu na dodatkowy kanał, ułatwia czyszczenie i montaż wkładów. Trzeba jednak pamiętać, że większy obrys wpływa na wielkość przejść dachowych, obróbek i miejsc na łączenia modułów.

Jeżeli projekt przewiduje osobne kanały wentylacyjne, w ofercie są elementy umożliwiające integrację tych kanałów z systemem kominowym — na przykład pustak wentylacyjny poziomy 2-kanałowy Schiedel W2P 46×20 cm, który pozwala na poprowadzenie dwóch kanałów obok przewodu spalinowego i ułatwia poziome przejścia.

Kompatybilność z innymi instalacjami oznacza konieczność użycia przejściówek, uszczelek i rewizji zgodnych z systemem. Schiedel Rondo Plus ma dedykowane elementy uzupełniające: drzwiczki rewizyjne, zakończenia spalinowe, uszczelki oraz adaptery montażowe — to upraszcza łączenie z systemami grawitacyjnymi i mechanicznymi. W projekcie zwróć uwagę na zachowanie drożności przekrojów, dostęp serwisowy do włazów oraz na konieczność rezerwacji kilku centymetrów luzu na obróbki i tolerancję montażową.

Podsumowując: decyzja o średnicy wpływa bezpośrednio na trasę instalacji, obróbki i logistykę. Przy wyborze uwzględnij rodzaj urządzeń, planowane kanały wentylacyjne i skonsultuj dobór z doradcą technicznym, który dopasuje wariant Rondo Plus i elementy uzupełniające do projektu.

Wymiary zewnętrzne Schiedel Rondo Plus

Opis wymiarów zewnętrznych Schiedel Rondo Plus

Schiedel Rondo Plus występuje w wariantach jedno‑ i dwukanałowych; najczęściej stosowane średnice przewodu spalinowego to Ø 160, Ø 180 i Ø 200 mm. Przy projektowaniu trzeba uwzględnić trzy podstawowe wymiary: średnicę wewnętrzną przewodu, zewnętrzny obrys pustaka (podstawa) oraz wysokość modułu.

Wysokość modułów

Standardowy pustak systemu Rondo Plus ma wysokość konstrukcyjną około 330 mm (ok. 33 cm). Ta wysokość powtarza się w kolejnych modułach i ułatwia szybką kalkulację całkowitej wysokości komina złożonego z prefabrykatów.

Zewnętrzny obrys i typowe rozmiary

• Wersje bez elementów wentylacyjnych: dla przewodów Ø 140/160 zewnętrzny wymiar pustaka wynosi około 320×320 mm; dla Ø 180/200 około 360×360 mm.
• Wersje zintegrowane z kanałem wentylacyjnym (wersje „+W” lub 2‑kanałowe): obrys staje się prostokątny — typowe wymiary to ok. 460×320 mm dla wariantów z Ø 140/160+W oraz ok. 500×360 mm dla Ø 180/200+W.

Wpływ elementów dodatkowych

Elementy rewizyjne, nasady, łączniki i uszczelki zwiększają wymiar efektywny o kilka‑kilkanaście mm; wykończenie obudowy (np. tynk ≈2 cm lub obmurowanie ≈12 cm) dodatkowo powiększa zewnętrzny profil komina. Pustaki wentylacyjne poziome i moduły 2‑kanałowe znacząco zwiększają jeden z wymiarów podstawy, dlatego projektując przejścia przez stropy lub zabudowy należy traktować je jako element wpływający na rzut.

Przykładowe wymiary elementów przykrywających i tolerancje montażowe

W dokumentacji technicznej podawane są także wymiary płyt przykrywających i wymiarów pomocniczych: dla przewodów Ø 140/160 średnica przykrycia rzędu 212 mm i wymiar A około 270 mm; dla Ø 180/200 średnica przykrycia ok. 255 mm i A ok. 310 mm. Choć same płyty nie zmieniają zasadniczego obrysu pustaka, są elementem ważnym przy planowaniu przejść przez dach i przy zamówieniach akcesoriów.

Uwagi montażowe

Uszczelki i sposób łączenia dodają kilka milimetrów na styku modułów; w praktyce warto zarezerwować w projekcie dodatkowy luz montażowy (zwykle kilkadziesiąt milimetrów) na obróbki, uszczelnienia i tolerancje. Ostateczny obrys potwierdza dokumentacja techniczna wybranego wariantu lub doradca techniczny dystrybutora.
